PBI DCH2000P 商用CATV QPSK卫星数字CI解调器
|
PBI DCH-2000P商用CATV QPSK卫星数字CI解调器采用了最新的STi5518芯片，支持Conax,
Cryptoworks, Irdeto, NDS, Mediaguard, SECA 以及 Viaccess等多种有条件接收系统，它采用独特数字解码技术和双PCMCIA
DVB-CI接口，通过更换不同的PCMCIA模块来接收各种加密的卫星数字电视信号，通过QPSK解调为解扰或不解扰的数字传输码流（TS流）信号，经串口ASI接口和并口SPI(LVDS)接口同时输出，此外还输出模拟的音视频信号（CVBS）和S端子信号，同时机器备有RS-232数据接口可进行远程的监控和软件的升级；可为数字信号的再处理（如数字信号加密或数字信号多路复用）做准备，有传输码流率高、误码率低等特点；前面板薄膜按键或遥控器操作，19"标准机柜安装，可广泛应用于各种模拟或数字CATV前端系统中。
特点
| · |
完全符合DVB和 MPEG2标准 |
| · |
支持通用接口，双PCMCIA插槽支持Conax, Cryptoworks, Irdeto,
NDS, Mediaguard, SECA 以及Viaccess等有条件接收系统 |
| · |
用遥控器可切换选择两个PCIMCIA module插槽Slot1和Slot2任一个工作 |
| · |
完全独立的模拟音视频（CVBS）信号和ASI串口和SPI串口解扰或不解扰的码流同时输出 |
| · |
LED显示，前面板薄膜按键或遥控器操作及友好操作界面 |
| · |
自动网络（转发器）搜索功能并更新码流信息 |
| · |
具有定时功能，通过时间控制器可设定自动开关机时间 |
| · |
可存储 2000 个频道的信息 |
| · |
可进行视频PID和音频PID的设置 |
| · |
具有断电记忆功能 |
| · |
可任意变换所接收频道顺序，并可自动保存 |
| · |
支持OSD电视图文 (DVB ETS 300 706) 和字幕功能 |
| · |
256彩色屏幕显示，支持英文、法文、德文、西班牙文、意大利文、中文及阿拉伯文等多种语言系统 |
| · |
电子节目指南EPG功能，并支持PIG（Picture in Graphics）画中画显示功能 |
| · |
具有NTSC/PAL/AUTO制式转换功能 |
| · |
通过RS-232接口由电脑或另一台DCH-2000P可进行软件的升级（机对机拷贝功能） |
|
| 技术参数 |
| QPSK解调和FEC参数 (符合DVB-S、MPEG2、ETSI
300421标准) |
| 输入频率范围 |
C和Ku波段，950～2150MHz |
| 输入电平 |
-25dBm～-65dBm |
| 输入阻抗 |
75Ω，英制F头 |
| 符码率 |
2～45Mb/s (SCPC 或MCPC) |
| 滚滑系数 |
0.20 或0.35 |
| Viterb纠错码 |
1/2, 2/3, 3/4, 5/6, 6/7,7/8 |
| RS纠错码&交织 |
204, 188, T = 8 & I=12 |
| 中央控制微处理器 |
| 芯片 |
SGS-Thomson STi5518 |
| 时钟频率 |
81MHz |
| SDRAM存储器 |
8Mbyte |
| FLASH 存储器 |
2Mbyte |
| 前面板 |
| 数码管显示 |
显示当前所接收的卫星频道 |
| CI PCMCIA module插槽 |
2 X JEIDA 4.0 PCMCIA type II类型，完全支持Irdeto、Viaccess、NDS等多种加扰方式的解扰 |
| 8 个薄膜控制按键 |
上键、下键、左键、右键、确认键、菜单键、退出键、远程控制按键 |
| 3个发光二极管显示 |
1个电源指示、1 个卫星信号锁定显示（LOCK）和1个远程控制显示（REMOTE）：
LOCK：卫星信号锁定显示灯，灯亮时表示已锁定卫星信号；
REMOTE：灯亮表示已打开远程控制功能，遥控器可以使用 |
| 后面板 |
| LNB 输入和输出 |
卫星信号输入，卫星信号循环输出 |
| 电源 |
AC 90～240V，50/60Hz |
| RS-232 |
9 针接口，用于计算机远程控制及软件的升级最大数据率625K bits/s |
| S-VHS端子 |
| S端子视频输出接口： |
| 同步头幅度 |
0.3V±0.015V |
| 色差信号幅度 |
0.3V±2dB |
| 白条信号幅度 |
0.7V±0.035V |
| 非线形失真 |
<6% |
| 色互调 |
<6% |
| 幅度-频率响应 |
±5% |
| K系数 |
±4% |
| 微分增益 |
<15% |
| 微分相位 |
<10° |
|
| SPDIF OUT数字音频输出口 |
RCA*1母头
可输出带AC-3 SPDIF编码的信号（可选项）
取样频率：32，44.1 或48KHz |
| AV端子（RCA） |
音频为RCA*2（左右声道）接头，MPEG-1
layer1 and II, Musiacam 压缩格式 |
| 音频频响 |
±2dB |
| 音频动态范围 |
<80dB |
| 音频输出阻抗 |
680ohm |
| 音频输出电平 |
0.6V rms/2dB into 10Kohm |
| 音频谐波失真 |
<0.2% |
| 音频信噪比 |
<-80dB |
| 音频左右声道电平差 |
±1dB |
|
| 视频CVBS为RCA*2接头， MPEG-2解压缩 |
| 视频频响 |
±5% |
| 视频输出阻抗 |
75ohm |
| 视频输出带宽 |
8MHz |
| 视频输出格式 |
4:3，16:9， 720X576@ PAL; 720X480 @NTSC |
| 视频缓冲器 |
64Mbits SDRAM |
| 视频输出数据率 |
15Mbits/s (瞬时可达228Mbits/s) |
| 视频输出电平 |
1Vp-p±0.1V |
| 视频信噪比 |
>54dB |
|
| DVB-ASI 串行数据输出 |
| 接口 |
75Ω，BNC接口*1 |
| 数据传输率 |
270Mb/s |
| 数据模式 |
字节（Byte）模式 |
| 包长 |
188 |
| 信号电平 |
1Vp-p±0.1V |
| DVB-SPI并行数据输出LVDS (Low Voltage Differential
Signaling低电压差分信令) |
| 接口 |
100Ω，25孔D型插座*1 |
| 包长 |
188或204 |
| 并口传输速率 |
1.5～80Mb/s |
| 并口码流组成 |
数据Date(0-7)，字节时钟Clock，包同步Psync.，数据有效Dvalid |
| 信号电平 |
300mV±50mV，LVDS |
| 一般物理参数 |
| 运行温度 |
0～40℃ |
| 储存温度 |
-20～70℃ |
| 湿度 |
＜95% |
| 电源供电 |
AC 90～240V±10%，50Hz/60Hz±2Hz，25W |
| 体积 |
483mm×440mm×45mm |
| 重量 |
2.4Kg |

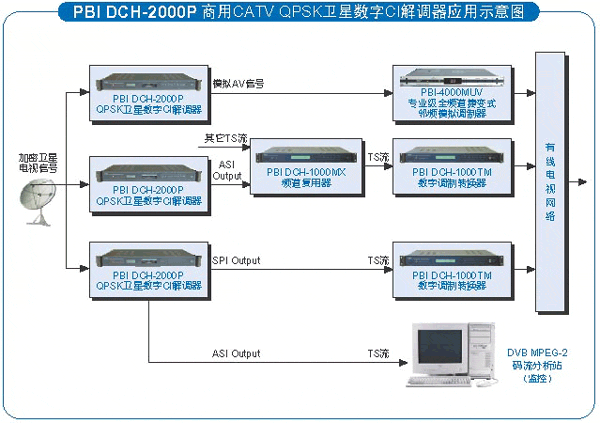

PBI DCH-2000P 商用CATV QPSK卫星数字CI 解调器应用示意图：
|
|
|
