PBI DCH1000AL标准型工程专用
1+1热备份开关及ASI和LVDS接口互转器
|
PBI DCH-1000AL工程专用接口互转器，完全按照工程要求而专业设计，用于DVB数字电视或数据广播前端。具备2路ASI串口和2路LVDS（SPI）并口输入，相同输入端口可互为备份，1路ASI串口或1路LVDS（SPI）并口选择性输出。
特点
| · |
完全符合国际DVB组织的ETSI 300421标准 |
| · |
ASI串口转LVDS（SPI）并口 |
| · |
LVDS（SPI）并口转ASI串口输入 |
| · |
TS流包长（188/204）自适应；输出TS流包长（188/204）可由用户设定 |
| · |
液晶屏幕显示及友好操作界面，具有断电记忆功能 |
|
| 技术参数 ( 符合DVB
PI EN 50083-9标准 ) |
| DVB-ASI 串行数据端口 |
| 接口 |
75 欧姆，BNC接口 |
| 数据传输率 |
270Mb/s |
| 数据模式 |
字节（Byte）和 包（Burst） 两种模式 |
| 包长 |
188 或 204 |
| 输入信号电平 |
< 800mVp-p |
| 输出信号电平 |
800mVp-p±0.1V |
| 反射损耗 |
>10dB |
| DVB-SPI并行数据端口 |
| 接口 |
100 欧姆, 25孔D型座 |
| 包长 |
188或204 |
| 输入信号电平 |
800mV～1800mV |
| 输出信号电平 |
300mVp-p±50mV |
| 其他
|
| 运行温度 |
0～40℃ |
| 储存温度 |
-20～70℃ |
| 湿度 |
＜95% |
| 电源供电 |
AC 200～260V，50Hz，20W |
| 体积 |
483mm×440mm×66mm |
| 重量 |
5Kg |

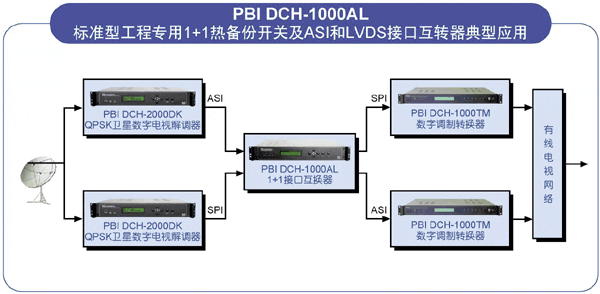

PBI DCH-1000AL标准型工程专用1+1热备份开关及ASI和LVDS接口互转器典型应用
|
|
|
