PBI-DCH-3000TM捷变频道QPSK/QAM数字调制转换器Digital Cable TV QPSK/QAM Transmodulator
（入网证号：广国字001591）
|
PBI DCH-3000TM 捷变式全频道数字有线电视QPSK/QAM调制转换器集数字QPSK解调及数字QAM调制于一体，能将来自卫星和其他数字前端设备的数字电视传输码流TS（Transport
Stream）信号进行调制及信道纠错编码，输出中频信号，然后进行上变频到有线电视频道（47MHz～860MHz）中。其中，来自卫星的数字电视信号需先经QPSK数字解调为数字传输码流TS信号输出；而来自其他设备（如MPEG2数字复用器、数字编码器、视频服务器等设备）的传输流信号，根据传输流的输入格式，可以分为DVB-ASI串行输入或DVB-SPI（LVDS）并行输入，QAM调制可以在16、32、64、128、256之间选择，对于低码流输入，还可以进行空包填充。
PBI DCH-3000TM数字有线电视QPSK/QAM调制转换器的主应用领域在数字有线电视前端中，当用户使用卫星输入时，全部数字卫星电视转发器的信号都转到数字有线电视网内，可以节省数字卫星解调器、数字频道复用器；当用户使用传输流数据接口（DVB-ASI串行输入或DVB-SPI）输入时，也可以当作单一数字QAM调制器使用；是各有线台站在现有CATV网和MMDS网中传送数字有线电视快捷、有效而经济的手段，液晶屏幕操作；19"标准机柜安装。
特点
| · |
完全按照CATV工程要求而设计 |
| · |
完全符合DVB-S、ETSI 300421和DVB-C、ETSI 300429国际标准 |
| · |
自动识别FEC纠错码，包括RS和Viterb1/2、2/3、3/4、5/6、7/8纠错码 |
| · |
支持一路ASI和一路SPI （LVDS）接口输入 |
| · |
自动计算转换卫星电视DVB-S符号率至有线电视DVB-C符号率 |
| · |
对于低码流的TS输入，可进行空包填充 |
| · |
输出全频道47～860MHz RF CATV信号，并可直接在液晶屏幕上直接键入所需频率 |
| · |
可直接在液晶屏幕上直接键入所需RF输出电平（100～113 dBmV） |
| · |
液晶屏幕显示及友好操作界面 |
| · |
具有断电记忆功能 |
| · |
99个频道参数记忆 |
|
| 技术参数 |
| QPSK解调器 |
| 输入频率范围 |
900～2050MHz |
| 输入电平 |
-25～-65dBm |
| 输入阻抗 |
75Ω |
| 连接头 |
F connector |
| 符号率 |
2～45MBauds |
| 滚滑系数 |
0.25,0.35 |
| 卷积码率 |
1/2,2/3,3/4,5/6,7/8 |
| 交织深度 |
I=12 |
| 极化选择 |
0/13V/18V可选 |
| 0/22K |
0/22KHz SWITCH |
| QAM调制器 |
| 可选调制方式 |
16,32,64,128,256 QAM |
| 输出符号率 |
3.5～7Mauds |
| I/Q幅度偏移 |
<0.3% |
| I/Q相位误差 |
<0.3° |
| 相位扰动（PHASE JITTER） |
<0.5°RMS |
| 调制误差率（MER） |
>32dB |
| 输出频率 |
47～860MHz（捷变） |
| RF连接器 |
75Ω F connector |
| 输出电平 |
100～113 dBmV（可调） |
| 射频带外抑制 |
>50dBc |
| 输出反射损耗 |
≥14dB |
| 输入TS接口 |
| ASI串口 |
| 连接器 |
75Ω，BNC |
| 最大数据率 |
270Mb/s |
| 有效数据率 |
1M～54Mb/s |
| ASI模式 |
BYTE或BURST |
| MPEG帧格式 |
188或204 |
| 信号电平 |
1Vp-p±0.1V |
| 反射损耗 |
>10dB |
|
| SPI并口 |
| 连接器 |
25针D型座 |
| 数据率 |
1M～54Mb/s |
| MPEG，帧格式 |
188或204 |
| 信号电平 |
0.25～0.45V |
|
| 一般物理参数 |
| 工作温度 |
0～40℃ |
| 保存温度 |
-20～70℃ |
| 湿度 |
<95% |
| 电源供电 |
AC 90～240V，频率50Hz±2Hz，45W |
| 体积 |
483mm×440mm×66mm |
| 重量 |
7Kg |

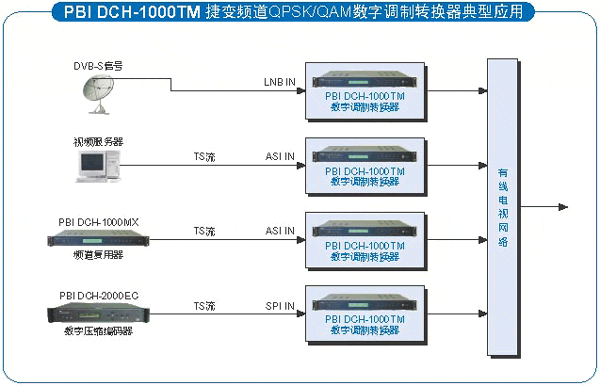

PBI DCH-3000TM 捷变频道QPSK/QAM数字调制转换器典型应用：
|
|
|
